一、產品概述及性能
二、產品結構和裝配形式
三、產品驅動控制形式
四、產品主要性能參數
五、產品應用結構范圍
六、產品性能優點
一、產品概述及性能
JWB系列蝸輪滾珠絲桿升降機適用于高速、高頻和高性能的裝置中，主要構件為精密滾珠絲桿副與高精度蝸輪蝸桿副。產品運用滾動摩擦，提高了整機效率，只需很小的驅動源，就可以產生很大的推力。滾珠絲桿升降機按照國標GB/T17587.3-1998及應用實例，滾珠絲桿是將回轉運動轉化成直線運動或?qū)⒅本€運動轉化為回轉運動的理想產品，性能優良，具有傳動效率高、定位精準等特點。產品通過蝸輪傳動絲桿完成提升、下降、推進、翻轉等動作功能，主流驅動源可分為電動機 ， 驅動和手動驅動，也支持液壓、氣動等其它驅動方式。電動機驅動可實現定速驅動和調速驅動，同時支持搭載高精密伺服驅動控制系統，可按照設定程序指令完成精準控制，實現智能傳動 “ Intelligent transmission system ”工作系統。產品標準承載能力范圍從10KG~50t,最高輸入轉速1500r/min，允許最大提升速度3.75m/min，工作環境溫度-20~100C°之間，滾珠絲桿工作行程長度可按客戶要求制造。

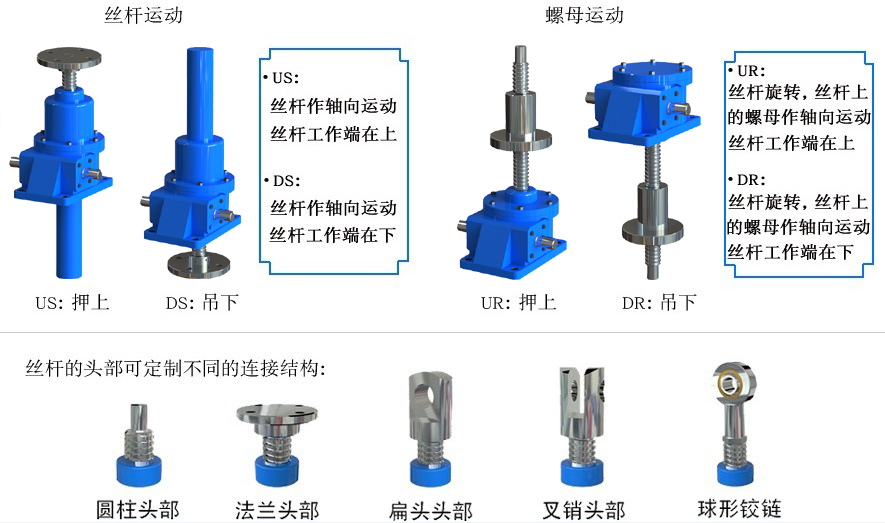

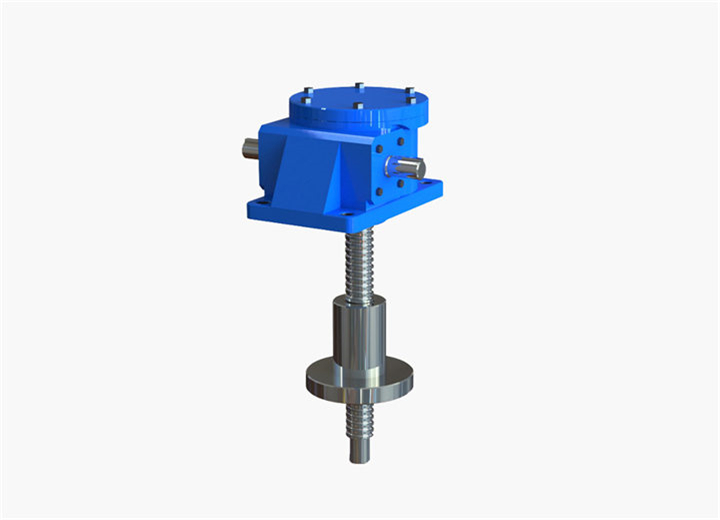

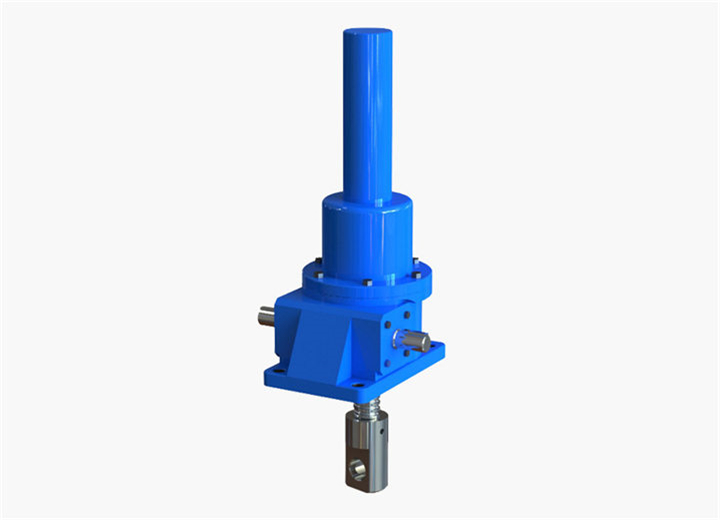

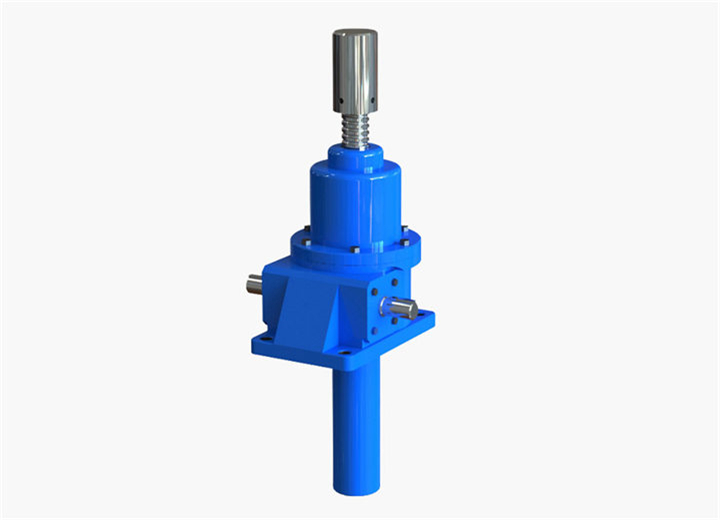

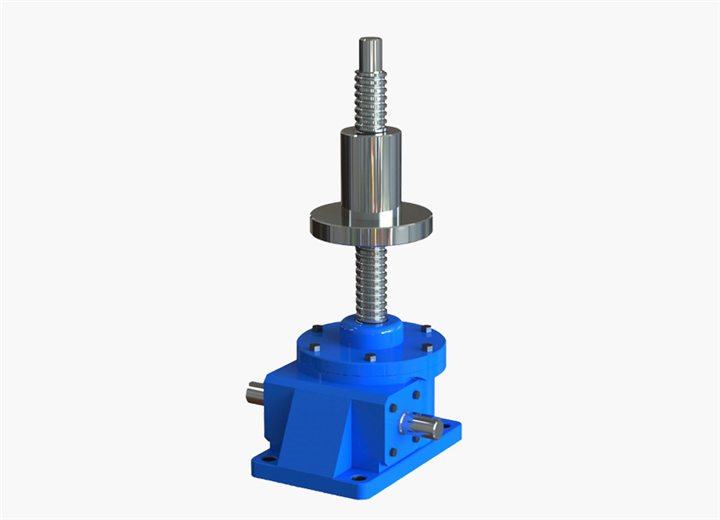

二、產品結構和裝配形式

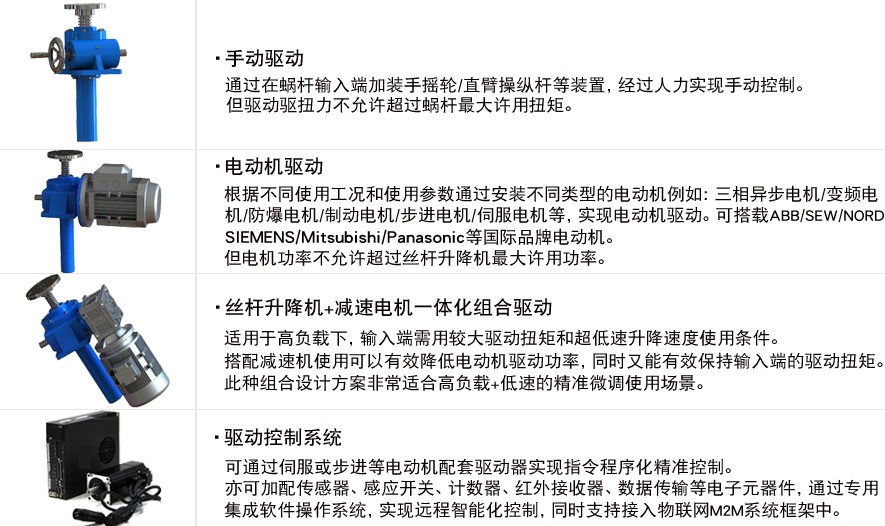

三、產品驅動控制形式
四、產品主要性能參數
產品型號
JWB010
JWB025
JWB050
JWB100
JWB150
JWB200
JWB300
JWB500
最大起升力/拉力KN
9.80
24.5
49.0
98.0
147
196
294
490
絲桿規格mm
20×5
25×10
40×10
50×10
50×20
63×10
80×20
100×24
絲桿底徑mm
17.5
21.133
34.91
44.91
44.91
57.91
72.466
87
傳動比（H高速）
5
6
6
8
8
8
10.66
10.66
傳動比（L低速）
20
24
24
24
24
24
32
32
綜合效率（H高速）%
61
62
64
63
63
62
56
60
綜合效率（L低速）%
34
35
39
43
43
41
34
38
最大容許輸入功率（H高速）KW
0.54
1.3
2.2
3.6
4.0
5.5
8.9
13.3
最大容許輸入功率（L低速）KW
0.27
0.63
1.0
1.9
2.1
2.8
4.1
6.5
空載扭矩N.M
0.29
0.62
1.37
1.96
2.65
3.92
9.81
19.6
容許輸入軸扭矩N.M
19.6
49.0
153.9
292.0
292.0
292.0
735.0
1372.0
最大載荷所需輸入軸扭矩（H高速）N.M
2.8
9.0
21.5
39.1
77.0
104.5
169.6
317.5
最大載荷所需輸入軸扭矩（L低速）N.M
1.4
4.3
9.6
20.4
39.6
54.2
98.5
177.9
輸入每轉絲桿/螺母軸向位移量（H高速）mm
1
1.66
1.67
1.25
2.5
1.25
1.88
2.25
輸入每轉絲桿/螺母軸向位移量（L低速）mm
0.25
0.42
0.42
0.42
0.83
0.42
0.63
0.75
最大載荷容許輸入軸回轉速度（H高速）r/min
1500
1400
1000
890
500
500
500
400
最大載荷容許輸入軸回轉速度（L低速）r/min
1500
1400
1000
890
500
500
400
350
最大載荷絲桿回轉扭矩N.M
8.7
34.7
86.7
208.2
416.3
555.1
1040.9
2081.7
保持扭矩（H高速）N.M
1.27
4.31
10.78
19.6
39.2
51.0
68.6
140.1
保持扭矩（L低速）N.M
0.26
0.91
2.4
5.8
11.8
15.0
19.5
41.2
*最大載荷所需輸入扭矩包括無負荷空載扭矩的數值。
五、產品應用結構范圍
1.生產流水線中的提升、位移、夾緊、翻轉等執行裝置。
2.冶金設備中裝置及夾緊，提升和翻轉裝置。
3.車輛制造業的舉車機、柔性工裝及焊接升降機等。
4.光伏產業單晶硅、多晶硅鑄錠爐的升降裝置及太陽能發電跟蹤裝置。
5.航空航天、國防軍事、天文望遠鏡等遙控執行裝置。
6.升降舞臺升降裝置。
7.造船、水利、食品及倉儲、鑄造等行業、醫療機械、木工機械、食品機械的各種執行機構。
8.立車和龍門等機床上的提升裝置。
六、產品性能優點
1.高速、高頻率：JWB滾珠絲桿升降機適用于高速、高頻率和高性能的裝置設備中。
2.效率高：應用滾動摩擦技術，提高了整機效率，只需很小的驅動源就可以產生很大的推力。
3.高速化：與普通梯形絲桿相比，速度有很大的提高，能輕松而高速的運轉。
4.產品結構模塊化：產品結構緊湊，模塊化，可簡單連接各種輔助附件和驅動源。
5.環保低噪：產品運行噪音小、采用潤滑脂潤滑，無泄漏。
6.安裝結構多變：可支持橫向、縱向、角度傾斜等各種安裝結構。
7.產品智能化：產品可通過安裝各種元器件和驅動控制系統，實現自動化智能控制。
8.使用壽命長：采用高質量的滾珠絲桿，使其工作壽命提高3倍以上。
注：滾珠絲桿本身無自鎖功能，需外加制動裝置或選擇帶有制動的驅動源。
